焊接式板式熱交換器

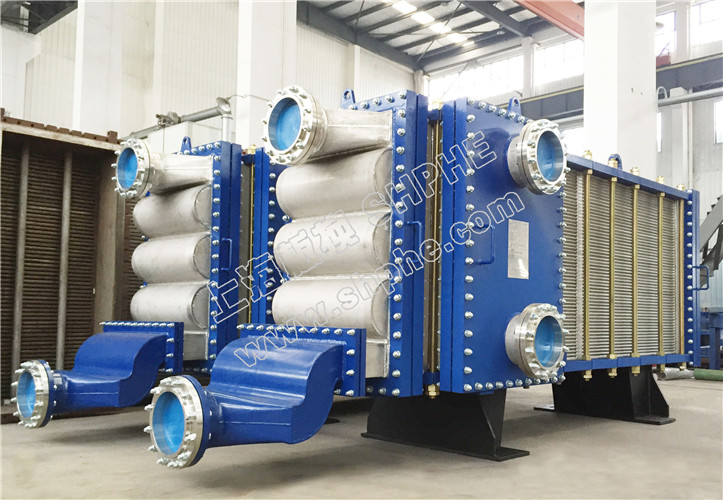

寬通道焊接式板式熱交換器
有窩狀和柱狀兩種板片形式，板片之間形成介質流道，周邊通過焊接密封，替代了可拆卸板式熱交換器的橡膠墊密封結構，適用于制糖、造紙、冶金、酒精、石油、化工等行業生產工藝中處理含有大量固體顆粒、纖維懸浮物，以及粘稠狀或高溫流體的加熱或冷卻。由于熱交換板片結構的特殊設計，使傳熱效率及壓力損失優于同工況條件下其它形式的熱交換設備，寬間隙流道內流體流動順暢、無滯留、無死區，可有效防止流道堵塞，減緩磨蝕現象發生。
產品詳情
產品特點
板片形式： 窩狀、柱狀
設計壓力： 真空～3.5MPa
板片厚度： 1.0～2.5mm
設計溫度.： ≤350℃
流道間距： 8～30mm
組裝面積： ~ 2000 ㎡
芯體形式
? 一側流道為窩狀波紋板與平板之間形成觸點，并在觸點部位點焊的通道，較干凈的介質流經此通道；另一側流道為窩狀波紋板與平板之間形成寬間隙、無觸點的通道，含有固體顆?；蚋哒扯鹊慕橘|流經此通道。
? 一側流道為平板與平板之間焊接有圓形定距柱形成觸點；另一側流道為平板與平板之間形成寬間隙、無觸點的通道，兩種通道都適合含有固體顆粒、纖維或高粘度的介質流過。
